Как добиться надёжного соединения провода? Разбираем основные виды

Провода: Как добиться надёжного соединения? Разбираем основные виды

В любом электрическом монтаже, будь то ремонт бытовой техники, сборка новой электропроводки или установка освещения, вопрос надёжности соединений проводов стоит на первом месте. От качества соединения зависит не только долговечность работы электроприбора или всей сети, но и, что гораздо важнее, безопасность. Ненадежное соединение может стать причиной короткого замыкания, перегрева, искрения и, как следствие, пожара.

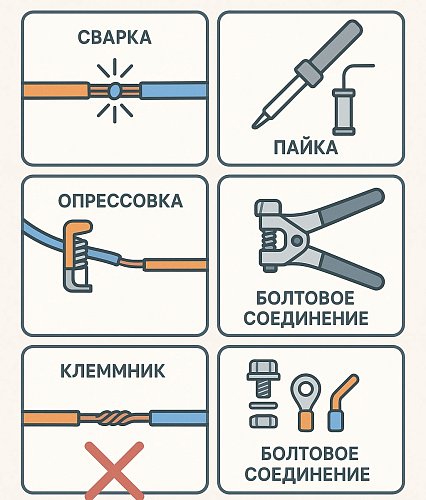

Давайте разберемся, какие виды соединений проводов считаются наиболее надёжными и почему.

1. Сварка проводов

Надёжность: Высочайшая.
Почему: Сварка создает монолитное соединение, практически идентичное целому куску провода. Оно обладает минимальным переходным сопротивлением, что исключает нагрев в месте соединения.

Как это работает: Провода соединяются с помощью специального сварочного аппарата (чаще всего для электромонтажа используется аппарат для контактной сварки). Процесс происходит за счет высокой температуры, которая расплавляет металл проводов, соединяя их в единое целое.

Плюсы:

• Максимальная долговечность и надежность.
• Минимальное сопротивление.
• Устойчивость к вибрациям и механическим нагрузкам.
• Не требует дополнительной изоляции (хотя она все равно рекомендуется для безопасности).

Минусы:

• Требует специального оборудования и навыков.
• Невозможно разъединить без повреждения.
• Не подходит для алюминиевых проводов без использования специальных флюсов.

2. Пайка

Надёжность: Высокая.
Почему: Пайка создает прочное соединение с низким переходным сопротивлением. При правильном выполнении пайка обеспечивает долговечное соединение.

Как это работает: Концы проводов зачищаются, скручиваются (или используются специальные гильзы), а затем нагреваются паяльником. Припой (сплав олова и свинца, или более современные бессвинцовые аналоги) плавится и заполняет пространство между проводами, создавая токопроводящий слой.

Плюсы:

• Хорошая надежность и долговечность.
• Низкое переходное сопротивление.
• Относительно просто выполняется при наличии паяльника и навыков.
• Хорошо подходит для тонких проводов и чувствительных к нагреву компонентов.

Минусы:

• Требует паяльника, припоя и флюса.
• Соединение может быть менее устойчивым к вибрациям, чем сварка.
• Со временем припой может “ползти” под нагрузкой (хотя для бытовых нужд это редко является проблемой).
• Требует последующей изоляции (термоусадка, изолента).

3. Опрессовка (с использованием гильз)

Надёжность: Высокая.
Почему: Специальные гильзы, сжатые мощным пресс-инструментом, создают надежный механический и электрический контакт между проводами.

Как это работает: Концы проводов вставляются в медную или алюминиевую гильзу, а затем гильза сжимается специальным инструментом – пресс-клещами. Это обеспечивает прочное механическое соединение и хороший электрический контакт.

Плюсы:

• Надёжность, сравниваемая со сваркой и пайкой.
• Высокая скорость выполнения.
• Хорошая устойчивость к вибрациям.
• Подходит для соединения проводов разных сечений (в пределах допустимых размеров гильзы).
• Не требует нагрева.

Минусы:

• Требует специальный инструмент – пресс-клещи.
• Невозможно разъединить без повреждения.
• Необходимость подбирать гильзы соответствующего размера.
• Требует последующей изоляции.

4. Винтовые клеммники (клеммные колодки, WAGO)

Надёжность: Высокая (для современных типов).
Почему: Современные винтовые клеммники, особенно безвинтовые (пружинные) соединения типа WAGO, обеспечивают стабильный контакт благодаря постоянному усилию пружины.

Как это работает:

• Классические винтовые клеммники: Провода вставляются в отверстия и зажимаются винтом.
• Пружинные клеммники (WAGO и аналоги): Провод просто вставляется в отверстие, где его удерживает пружинный зажим.

Плюсы:

• Простота и скорость монтажа (особенно у WAGO).
• Не требуют специального инструмента (кроме классических винтовых, где нужен отвертка).
• Возможность многократного соединения/разъединения (у WAGO).
• Хорошая надежность при правильном использовании.
• Не требуют последующей изоляции (сами по себе являются изолированными).
• Удобны для соединения проводов разных сечений.

Минусы:

• Классические винтовые могут ослабляться со временем, особенно при вибрациях (требуют периодической протяжки).
• Не подходят для очень толстых проводов или проводов с очень тонкой жилой без специальных наконечников.
• Важно правильно подбирать тип клеммника под сечение провода.

5. Болтовое соединение (соединение на болт с гайкой)

Надёжность: Средняя/Высокая (при правильном исполнении).
Почему: Создает прочное механическое и электрическое соединение, если выполнены все требования.

Как это работает: Концы проводов, обычно с опрессованными наконечниками, соединяются с помощью болта, шайб (обычных и пружинных) и гайки.

Плюсы:

• Подходит для соединения проводов большого сечения.
• Относительная простота выполнения.
• Надёжное механическое крепление.

Минусы:

• Требует использования наконечников на проводах.
• Важно использовать пружинные шайбы для предотвращения самооткручивания.
• Требует последующей изоляции.
• Не подходит для соединений, которые нужно часто разъединять.

Какие соединения НЕ считаются надёжными?

• Простая скрутка без последующей изоляции: Это самое распространенное, но и самое опасное соединение. Скрутка плохо проводит ток, склонна к окислению, нагреву и со временем может ослабнуть. Категорически не рекомендуется использовать скрутку как единственное соединение в электропроводке!
• Скрутка, заизолированная только изолентой: Изолента со временем высыхает, теряет свои свойства, может сползти, а сама скрутка под нагрузкой продолжает деградировать.
• Неправильное использование клеммников: Несоответствие сечения провода клеммнику, плохая зачистка провода, использование некачественных клеммников.

Важные моменты для обеспечения надёжности:

• Правильная зачистка проводов: Медь должна быть чистой, без окислов и повреждений.
• Соответствие сечения: Используйте соединения, рассчитанные на сечение ваших проводов.
• Качественные материалы: Не экономьте на гильзах, припое, клеммниках.
• Правильный инструмент: Для сварки, пайки, опрессовки нужен соответствующий инструмент.
• Изоляция: Все соединения, кроме полностью изолированных (как WAGO), должны быть надёжно изолированы термоусадкой, изоляционными колпачками или качественной изолентой.
• Соблюдение ПУЭ (Правила устройства электроустановок): В России действуют строгие нормы, регламентирующие виды соединений.

В заключение:
Выбор способа соединения проводов зависит от условий эксплуатации, типа проводки, доступного инструмента и, конечно, вашего опыта. Но помните: надёжное соединение – это залог вашей безопасности и долговечности всей электросистемы. Если вы не уверены в своих силах, лучше доверить эту работу профессиональному электрику.
